AR-YCPS31F
Описание прибора
Стоимость: 26627 ... 77285
р.
Срок поставки: Со склада

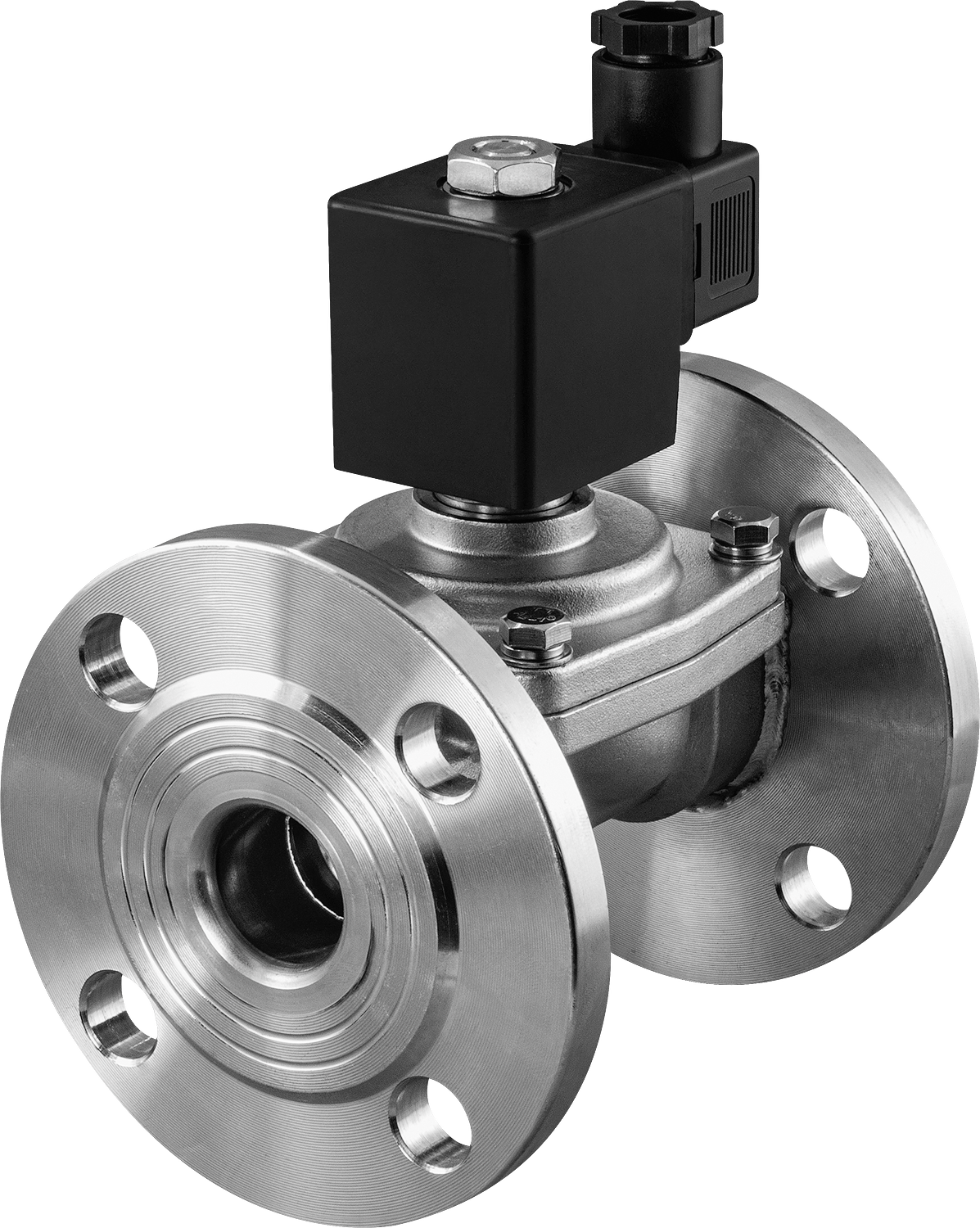

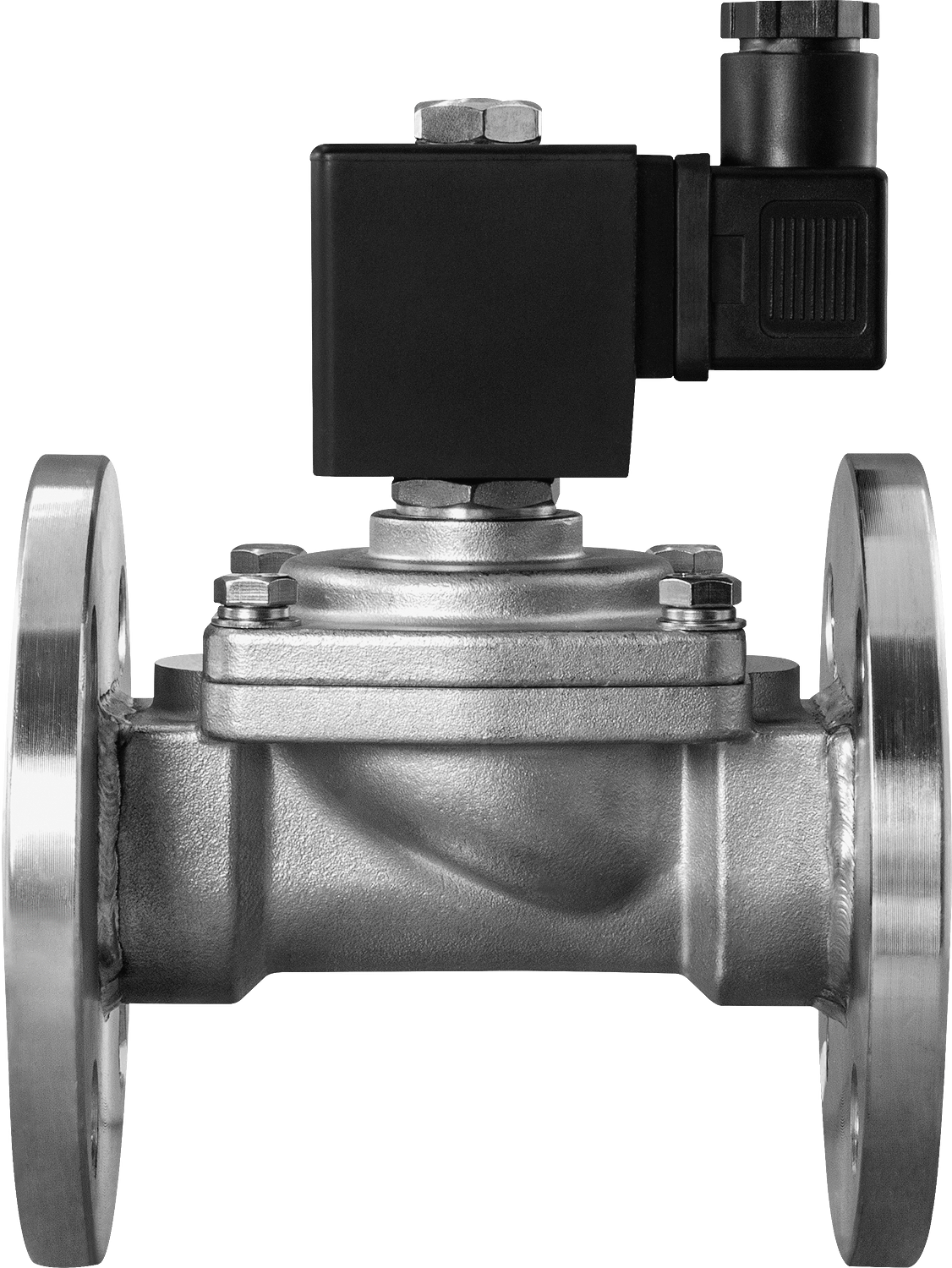

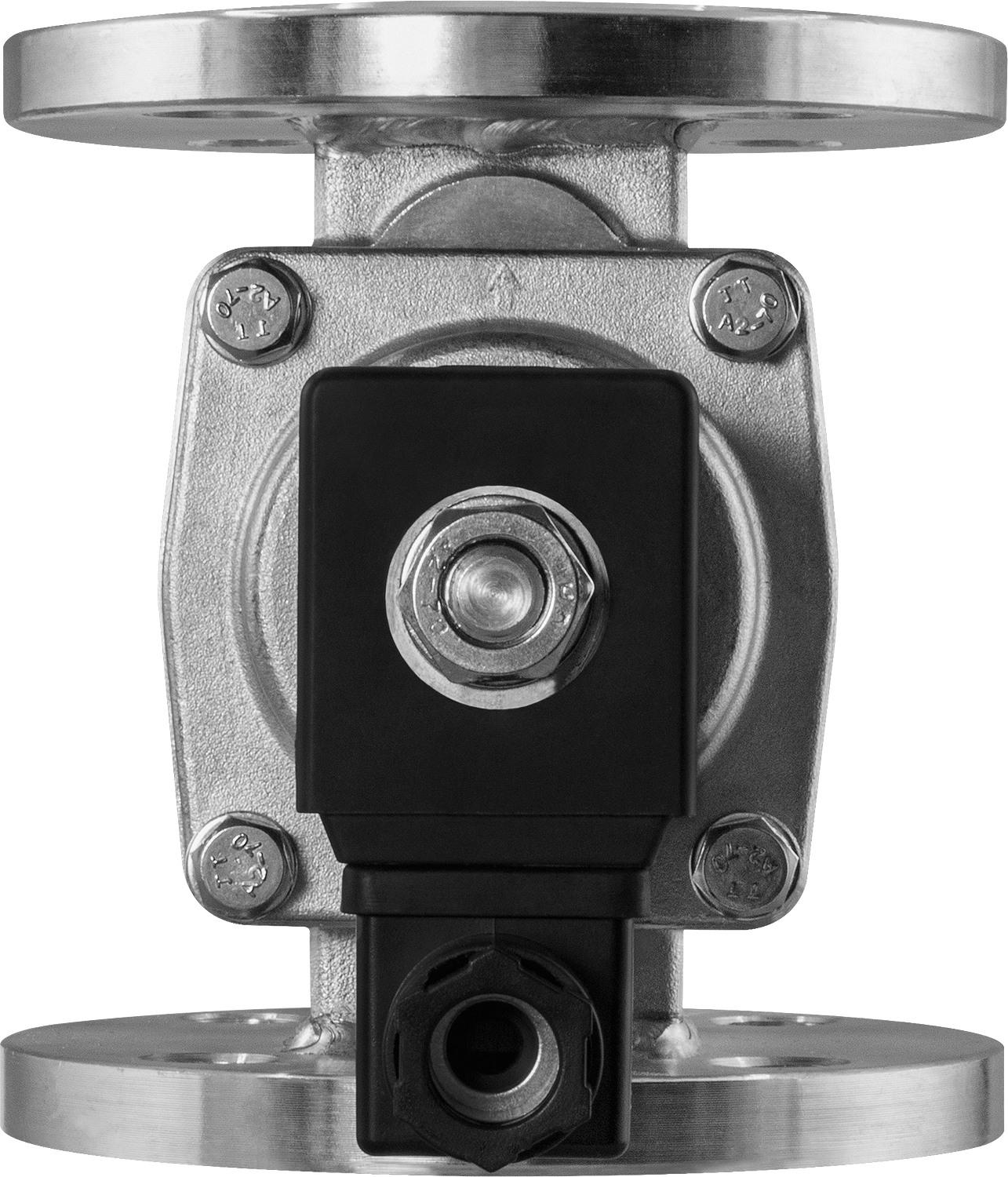

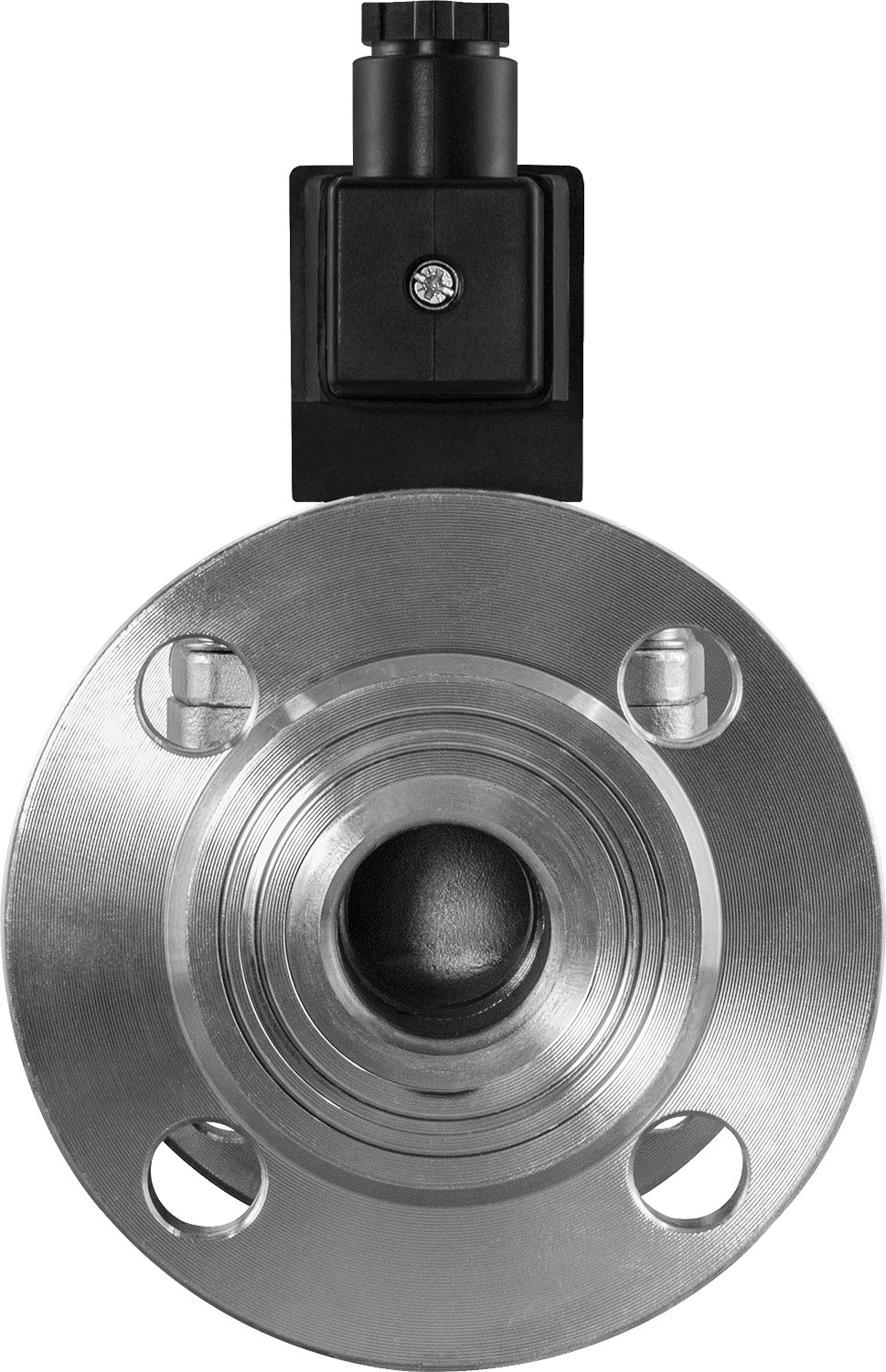

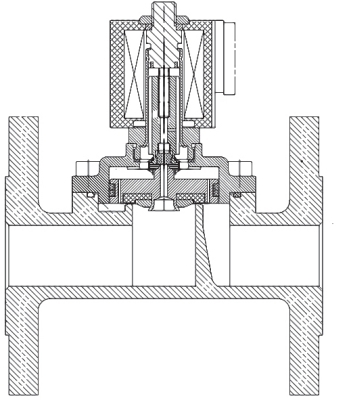

Клапан соленоидный фланцевый нормально закрытый прямого действия с поршнем, для пара AR-YCPS31F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2015-04-16-КВА
Особенности:
- Возможность срабатывания при нулевом давлении
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Пар, вода, горячая вода, масла, спирт | |
| Материал | Корпуса | Нержавеющая сталь
|
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…180°С
| |
| Рабочее давление | 0...1 МПа | |
| Диаметр условного прохода | 25...50 мм | |
| Присоединение | Фланцевое F1"...F2" | |
| Катушка | Ду=25 мм | S21H, SB282; IP65
|
| Ду=32...50 мм | SD01H, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| S21H | 22 ВА (АС), 15 Вт (DC) |
| SB282 | 18 ВА (АС), 17 Вт (DC) | |
| SD01H
| 35 ВА (АС), 30 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка |
| AR-YCPS3125 FSP
| 25
| 10
| F1" | 0
| 1
| S21H
SB282 |
| AR-YCPS3132 FSP | 32
| 20
| F1¼" | SD01H
| ||
| AR-YCPS3140 FSP | 40
| 25
| F1½" | |||
| AR-YCPS3150 FSP | 50
| 41
| F2"
|

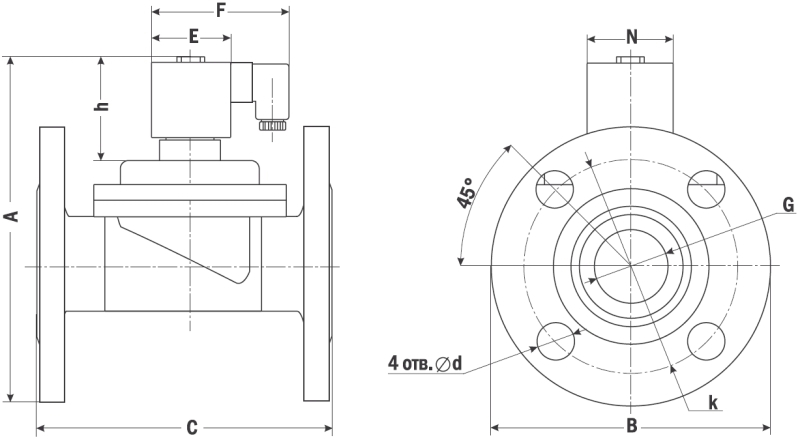

| Габаритные размеры |
 |
| Размер, мм
| YCPS3125 F | YCPS3132 F | YCPS3140 F | YCPS3150 F |
| A
| 165
| 205
| 215
| 230
|
| ∅B
| 115
| 132
| 150
| 157
|
| C
| 127
| 159
| 159
| 184
|
| G
| 1" | 1¼" | 1½" | 2" |
| F
| 76
| 102
| 104
| 102
|
| E
| 47
| 75
| 75
| 75
|
| N
| 39
| 56
| 56
| 56
|
| d
| 13,5
| 18
| 18
| 18
|
| k
| 74
| 84
| 92
| 107
|
| h
| 62
| 85
| 90
| 90
|
| Вес, кг
| 3,5
| 6,3
| 6,4
| 7,6
|
